1100KV高壓局放屏蔽廠房

　　1、適應標準;

　　(1) GB50017-2003《鋼結構設計規範》

　　(2) GB12190-2006《電磁屏蔽設備屏蔽效能的測試方法》

　　(3) GB/T4365-2003《電工術語電磁兼容》

　　(4) SJ31470-2002《電磁屏蔽設備工程及驗收規範》

　　(5) GBJ47-83《混響室法吸聲係數測量規範》

　　(6) GB/T7354-2003《局部放電測量》

　　(7 ) GB50016-2014《建築設計防火規範》

　　(8) GB50052-2009《供配電係統設計規範》( 代替原GBJ52-83和GB50052-95 )

　　(9) GB50054-2011(代替GBJ154-83和GB50054-95)《低壓配電設計規範》

　　( 10) GB12348-2008《工業企業廠界環境噪聲排放標準》

　　( 11) GB12349-2008《工業企業廠界環境噪聲標準測量方法》

　　( 12 ) GB50169-2006《電氣裝置安裝工程接地裝置施I及驗收規範》

　　( 13 ) GBGR2887-2000《計算機場地技術要求》

　　2、高壓試驗大廳的屏蔽效能指標:

　　屏蔽效能: 0.5 MHz ~ 1.6 MHz≥70 dB

　　3、高壓試驗大廳混響要求:

　　混響時間: < 5S ( 400Hz時)

　　4、屏蔽範圍的組成:

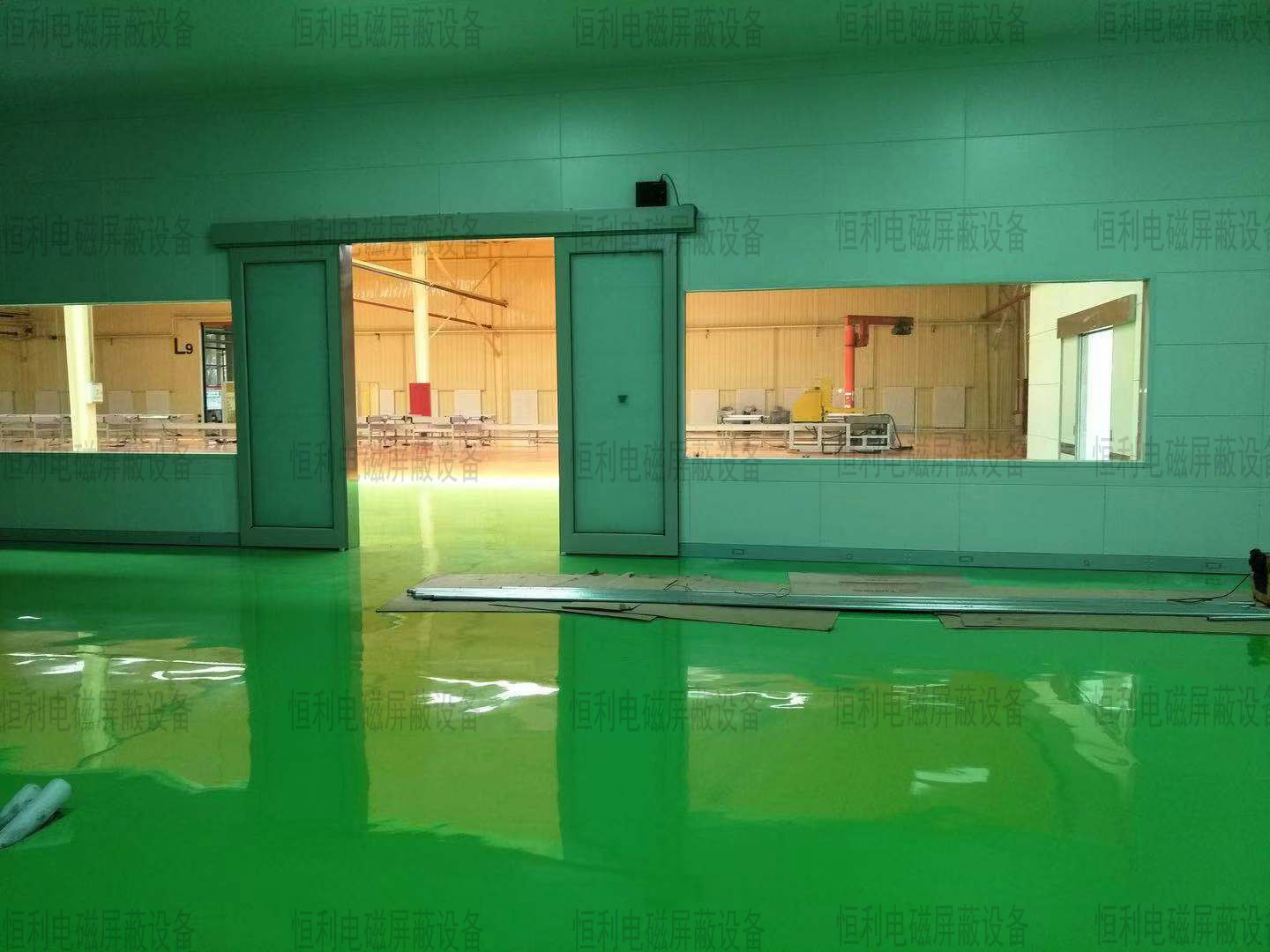

　　包括大廳屏蔽主體及試驗大廳內相配套的控製室,控製室麵向屏蔽大廳外的部分按大廳屏蔽體的設計方案,麵向大廳部分隻需考慮控製室內的設備及人員的安全, 采用屏蔽板體和可視屏蔽窗做屏蔽層，控製室進出屏蔽體外的門用 單簧則壓屏蔽門。

　　關鍵設備及配套係統包括電磁屏蔽門、供配電與照明係統、通風係統、消防係統。以及與工藝配套的插座箱等的接入處的屏蔽處理、屏蔽觀察窗及控製室內部裝修等部分組成。

　　5、建造規模:

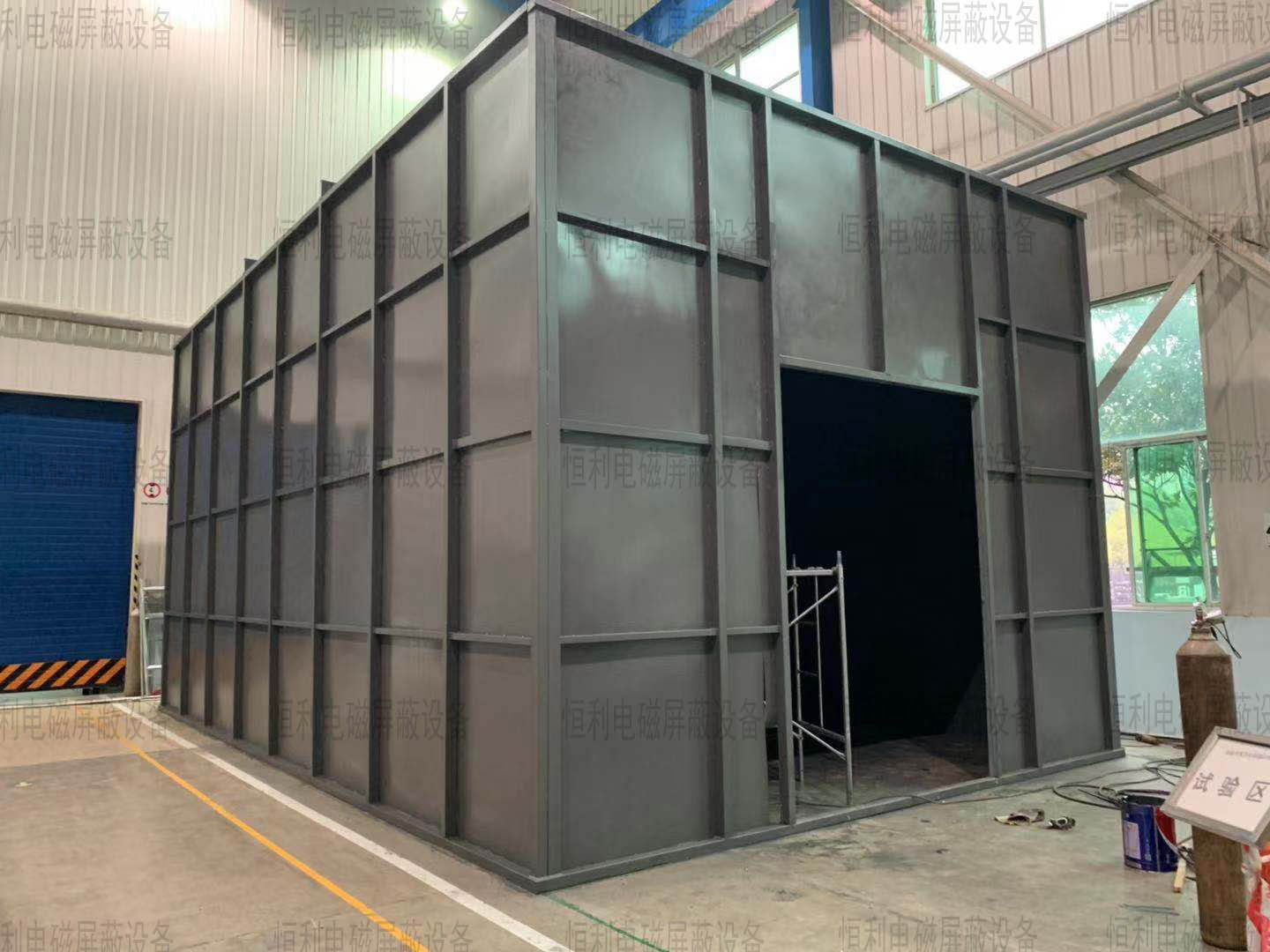

　　大廳屏蔽殼體尺寸(約) : 72x45x40(H)m

　　控製室的總尺寸(約) : 45x4.5x3.6(H) m
