HLRF-PB型人防電磁脈衝防護屏蔽室

　　屏蔽室分類：

　　應用於人防指揮所地下工程的核電磁脈衝防護屏蔽室，通常按防護等級分為三級：

　　Ⅰ級屏蔽室：敏感設備工作不被幹擾。電場屏蔽效能>85dB，磁場屏蔽效能>60dB。

　　Ⅱ級屏蔽室：敏感設備不被損傷。電場屏蔽效能>50dB，磁場屏蔽效能>40dB。

　　Ⅲ級屏蔽：次敏感設備不被損傷。電場屏蔽效能>30dB，磁場屏蔽效能>20dB。

　　自然覆土層對核電磁脈衝防護能力視具體工程而定，對屏蔽室防護性能指標要求有波動。

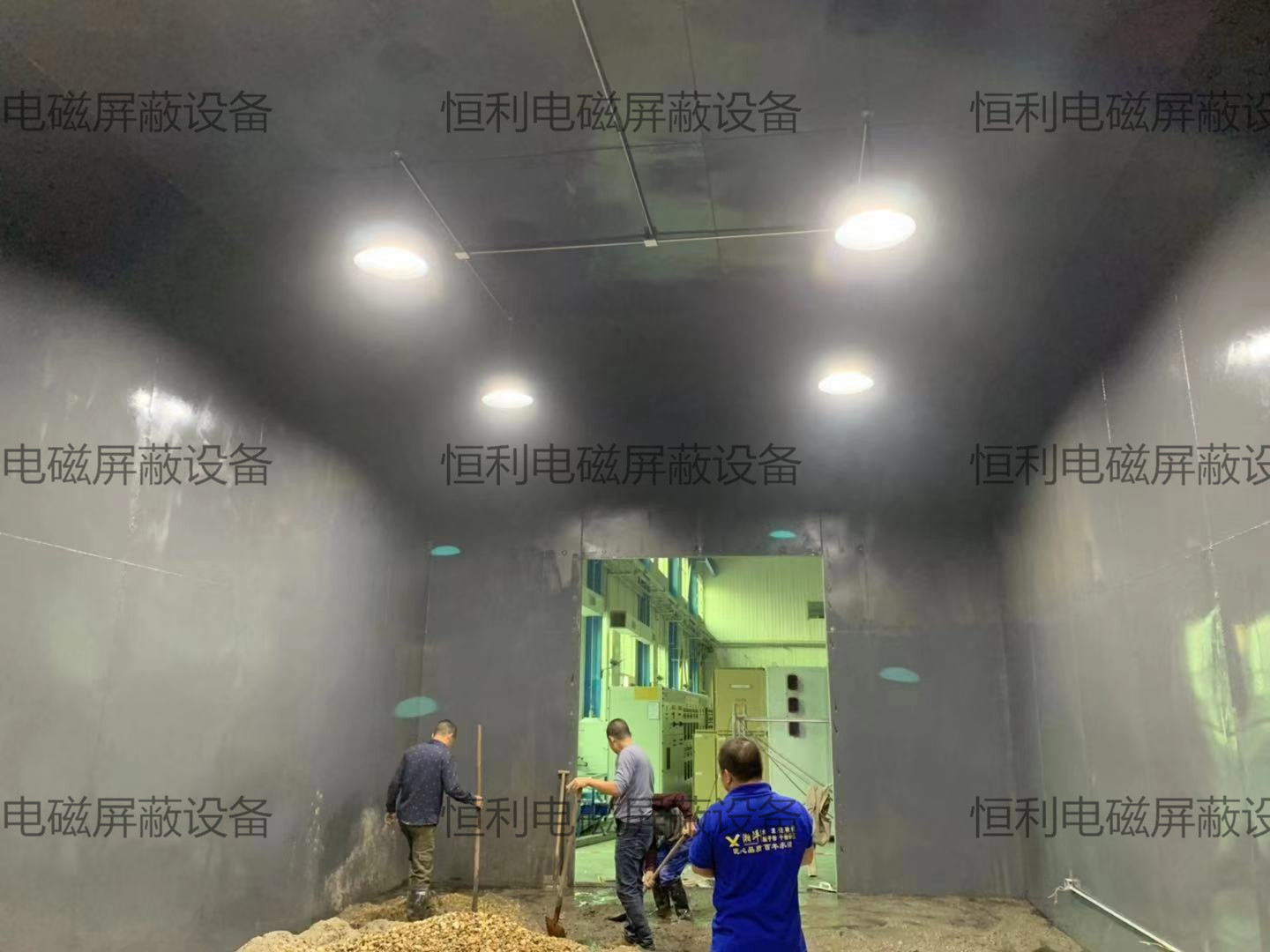

　　產品展示：

　　設計依據：

　　《防護工程防電磁脈衝設計規範》GJB3928-2000

　　《人民防空指揮工程設計標準》RFJ1-2006

　　《人民防空指揮所通信工程設計要求》RFXB 02-2006

　　《人民防空工程電磁脈衝防護設計規範》RFJ 01-2001

　　項目設計要求及圖紙

　　性能指標：

　　符合《電磁屏蔽室屏蔽效能的測量方法》GB12190-2006 B 級標準

　　工藝結構：

　　Ⅰ級屏蔽室：屏蔽體：六麵采用40*60mm鍍鋅矩管斷續焊龍骨架;頂部和四麵牆采用2mm鍍鋅鋼板製作屏蔽層;底麵采用3mm鍍鋅鋼板製作屏蔽層，鋼板必須滿焊。配件：強電、弱電進線都要經過濾波器接入;進排風口安裝通風截止波導窗;采用850*2000mm電動屏蔽門。

　　Ⅱ級屏蔽室：屏蔽體頂部和四麵牆采用0.75mm鍍鋅鋼板(或白鐵皮)整體內貼，底麵采用3mm鍍鋅鋼板焊接而成;強電、弱電進線都要經過濾波器接入，進排風口安裝通風截止波導窗，屏蔽門采用鈹青銅簧片壓接式簡易屏蔽門。對於施工比較特殊的房間，Ⅱ級屏蔽室也可借鑒Ⅰ級屏蔽室做法。

　　Ⅲ級屏蔽：地下部分建築為完整的六麵體混凝土鋼筋網結構，外牆鋼筋網網格節點以梅花狀交錯焊接(間隔1米)，一般由土建單位施工時焊接。

　　屏蔽室裝修：

　　地麵為架空抗靜電地板;頂麵為微孔鋁扣板;牆麵為彩鋼板或鋁塑板。

　　室內電氣為：

　　強電配電箱、通訊配電箱、格柵燈、開關牆插等。

　　施工要點：

　　1，地下工程防潮防腐尤為重要，Ⅰ、Ⅱ級屏蔽室除使用鍍鋅材料外所有焊接部位都要做好防腐處理;

　　2，對於電磁脈衝防護屏蔽體接地非常重要，屏蔽體可采用多點接地;

　　3，適當增加進排風波導窗數量，保證屏蔽室空氣流通順暢。
